浅析大气燃烧倒置冷凝式燃气壁挂炉

　　近年来，燃气壁挂炉销售情况一路看好，每年以20%左右的速度增长，此可见，节约能源在燃气壁挂炉行业是一项迫在眉睫，任重而道远的工作。

　　普通燃气壁挂炉常采用大气式燃烧方式，其排出的烟气温度过高，大都在160℃-200℃之间，很多热量没有被充分利用而白白浪费。

　　冷凝式燃气壁挂炉是一种耗能少，升温快，热效率高的产品，有明显的节能效果，采用全预混燃烧技术热效应可达107%左右。

　　欧洲冷凝式燃气壁挂炉已经有几十年的生产历史，技术比较成熟，其主流设计是侧向全预混燃烧和倒置全预混燃烧二大流派，关键技术已被全方位进行了专利保护，中国企业要想开发冷凝式燃气壁挂炉必须另辟蹊径。

　　冷凝式燃气壁挂炉主要是通过二个途径来利用显热和潜热的;

　　1.降低过剩空气系数∝;烟气总量减少，露点升高，放出的潜热增加。

　　2.降低排烟温度;增加换热面积，提高热效率，作用非常明显。

　　利用增加二次冷凝器，适度增加换热面积，仍然采用大气式燃气方式，热效率也能达到100.3%左右，高于国家规定的一级能效96%的标准。

　　从这点着眼，我们将会获得很大的设计空间和较好的经济效益，这也是一件非常有意义的研究工作。

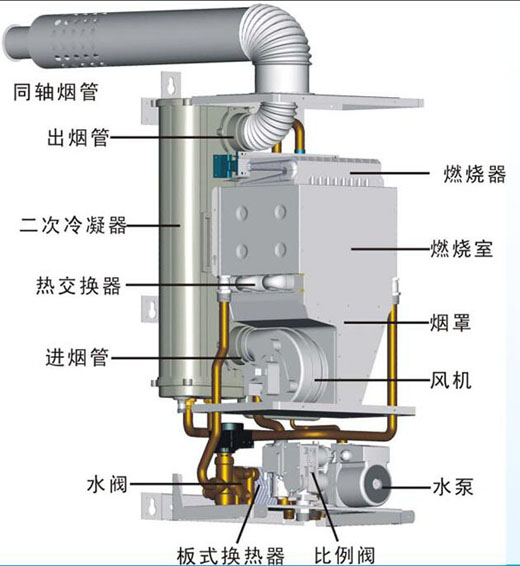

　　结构示意图:

　　使用方法：

　　使用供暧时，风机、水泵启动，点火工作，燃气从燃气管进入燃烧室中燃烧。

　　循环水从回水管进入二次冷凝器预热，之后进入热交换器加热，热水供家庭取暖;循环水再次回流到热交换器中加热，交替循环。

　　通过二次冷凝器进行热交换之后，烟气温度从180℃降低到50℃-70℃之间，热效率能达到100.3%左右，产生的冷凝水从冷凝水口流出。

　　使用热水时，三通阀转相，冷水在板式换热器中进行换热，产生的热水流出，供人们洗浴之用。

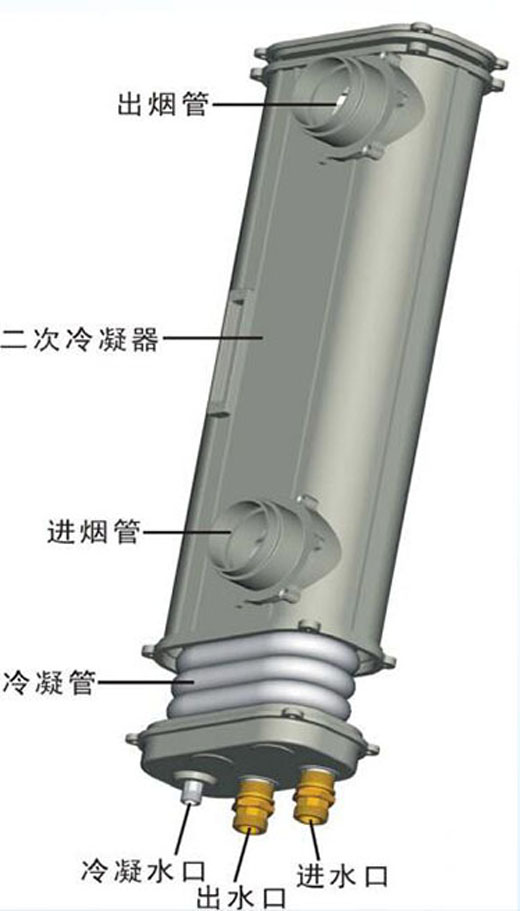

　　板换式二次冷凝器示意图：

　　二次冷凝器内设置有椭圆形冷凝管，增大热交换面积，形成简单紧凑的供水通道。

　　二次冷凝器上端为出烟管，下端为进烟管。

　　二次冷凝器底部为冷凝水口。

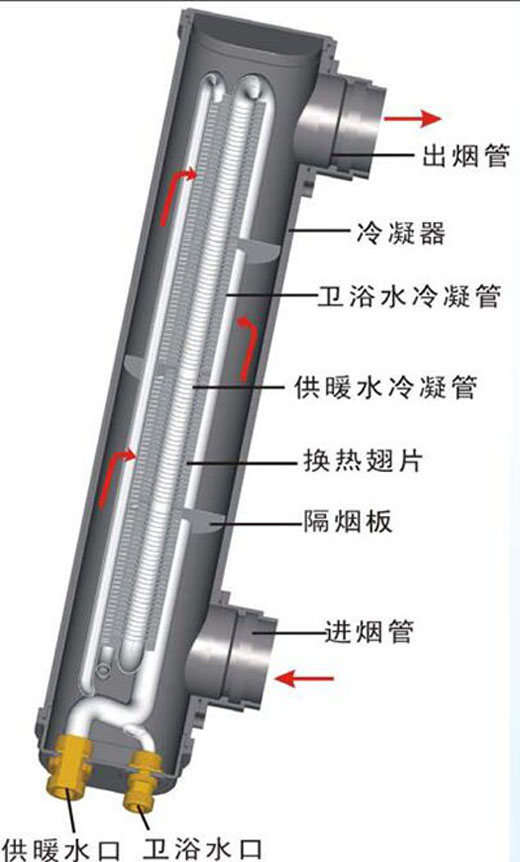

　　套管式二次冷凝器示意图：

　　二次冷凝器内设置有换热翅片，供暖冷凝管和卫浴冷凝管共同穿插在换热翅片上。

　　隔烟板使烟气在二次冷凝器中曲折流动(箭头方向)。

　　二次冷凝器上端为出烟管，下端为进烟管。

　　二次冷凝器底部为冷凝水口。
